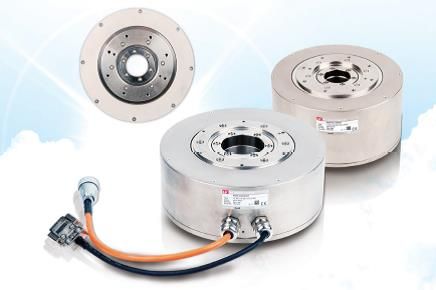

力矩電機[DD馬達］特徵
適用於低速、大扭矩、高精度運行
減小齒槽阻力矩＂及最佳扭矩設計
• 最佳永磁體和最佳繞阻／齒槽比例
• 利用多數的永磁體實現減小齒槽阻力矩＂ 及扭矩的極大化
• 適用高性能的釹鉄硼(Nd- Fe- B) 稀土永磁體
搭載支援 Bi ss C 通信的高性能旋轉型光學式編碼器
• 1, 048, 576 CPR 的解析度(Si ng I e turn Abso I ute)
• 通過編碼器技術做到節約成本及縮短貨期
與我司 L7 Series AC Servo Dr i ve (3 相 AC 220V) 的互換性
• 支援串列通信的標準1/ 0型跟迴路型(Et her CAT) 均可使用
無齒輪(Gear I ess) 構造
• 無背隙影響
• 高精密運行及裝配時間縮短
• 旋轉柔和
• 噪音少
設計為易於接線佈局的中空軸形狀
多樣的產品線
• 額定輸出 63W- 2.5kW
• 額定扭矩：3.0N.m-160N.m (瞬間峰值扭矩是額定扭矩的3倍）
• 額定速度：150RPM-200RPM
• 法蘭直徑：135mm, 175mm, 230mm, 290mm, 360mm(13種型號）
等級與規格
• 絶緣等級：B
• 保護等級：IP40
• 冷卻方式：自冷
• 震動級數：V15
• 絶緣電阻：soo voe, 1O[MO] 以上
• 絶緣內電阻：1800 VAC, 1 second / 1500 VAC, 1分鐘
• 使用電壓：200VAC

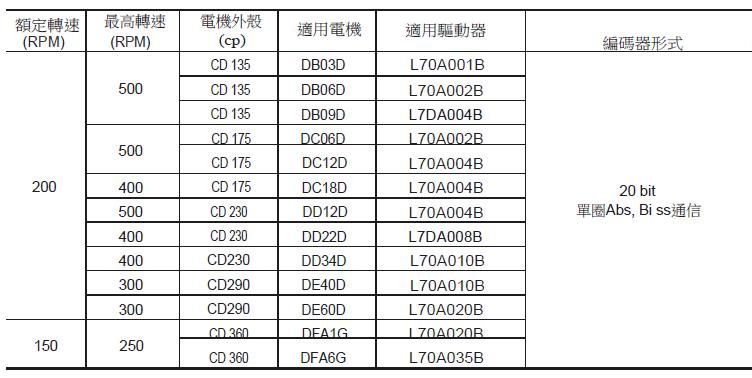

電機及驅動器應用表

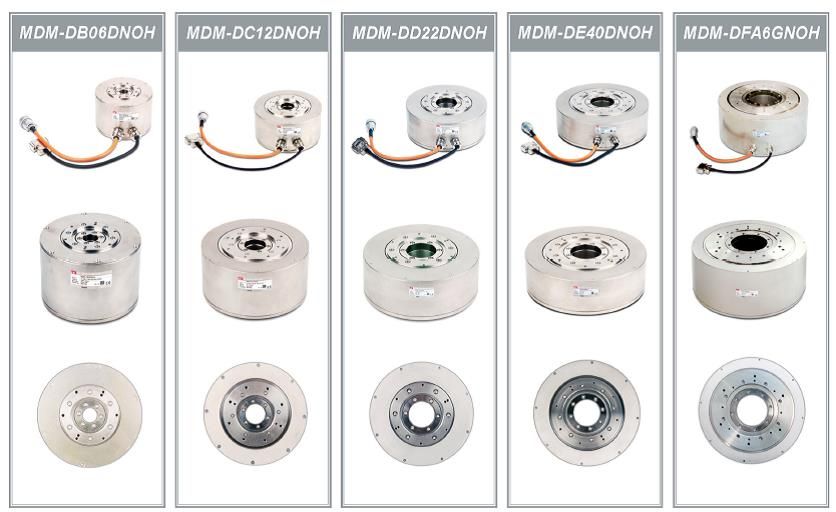

電機外形

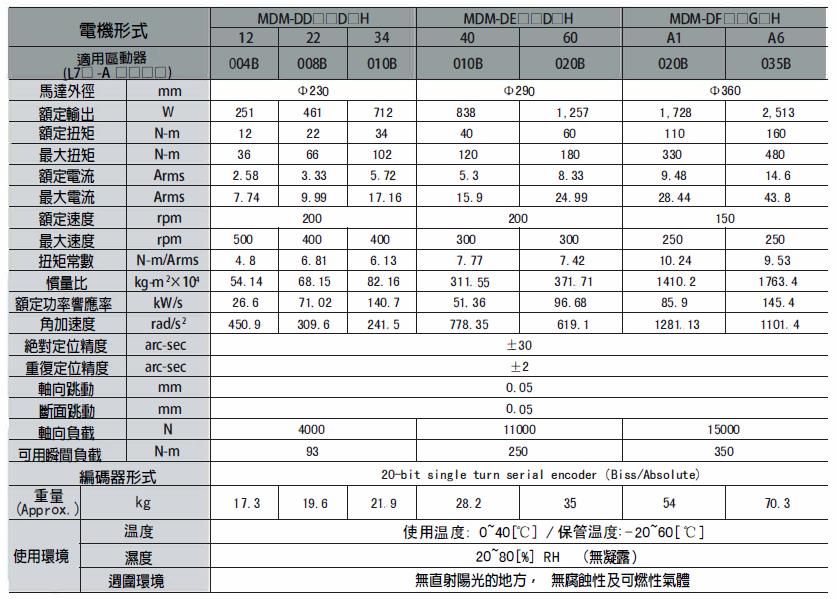

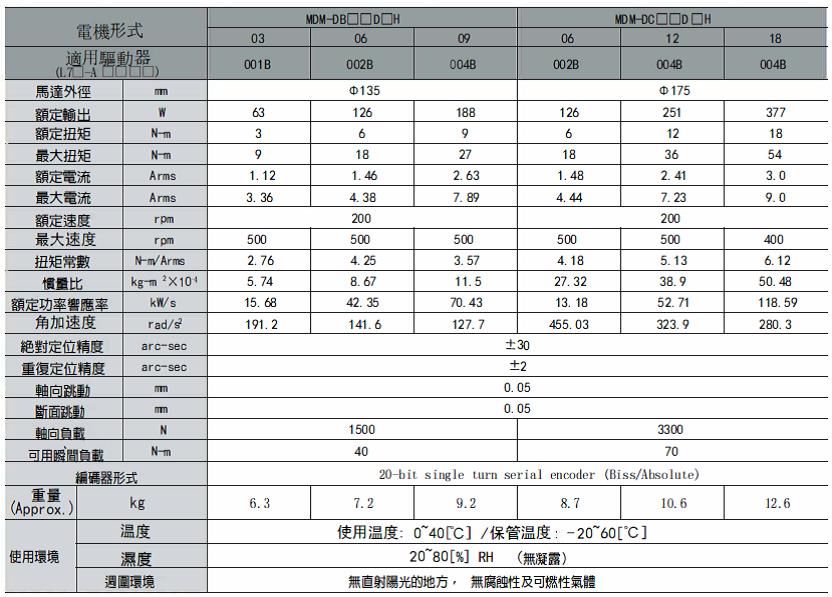

DD馬達特性

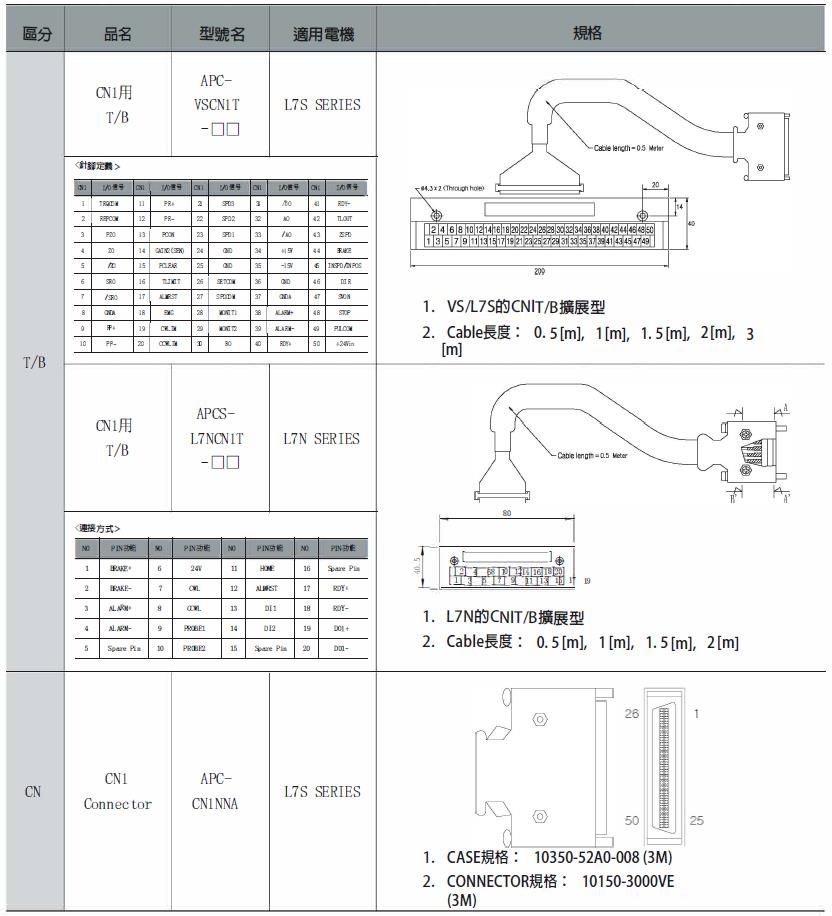

選配件規格

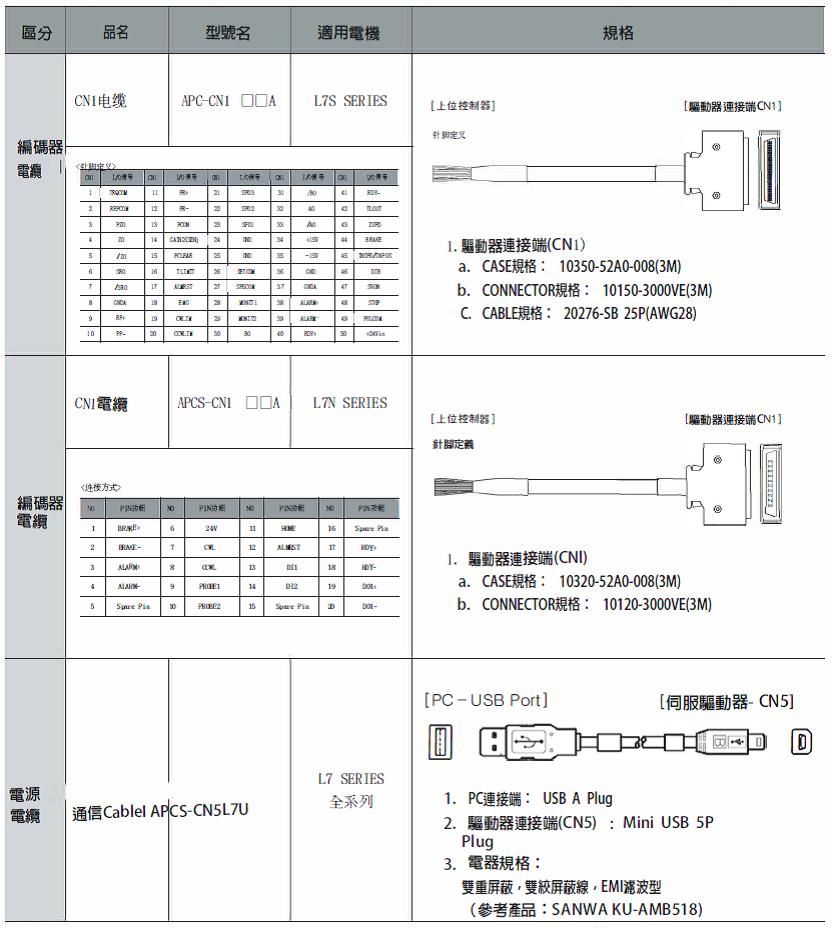

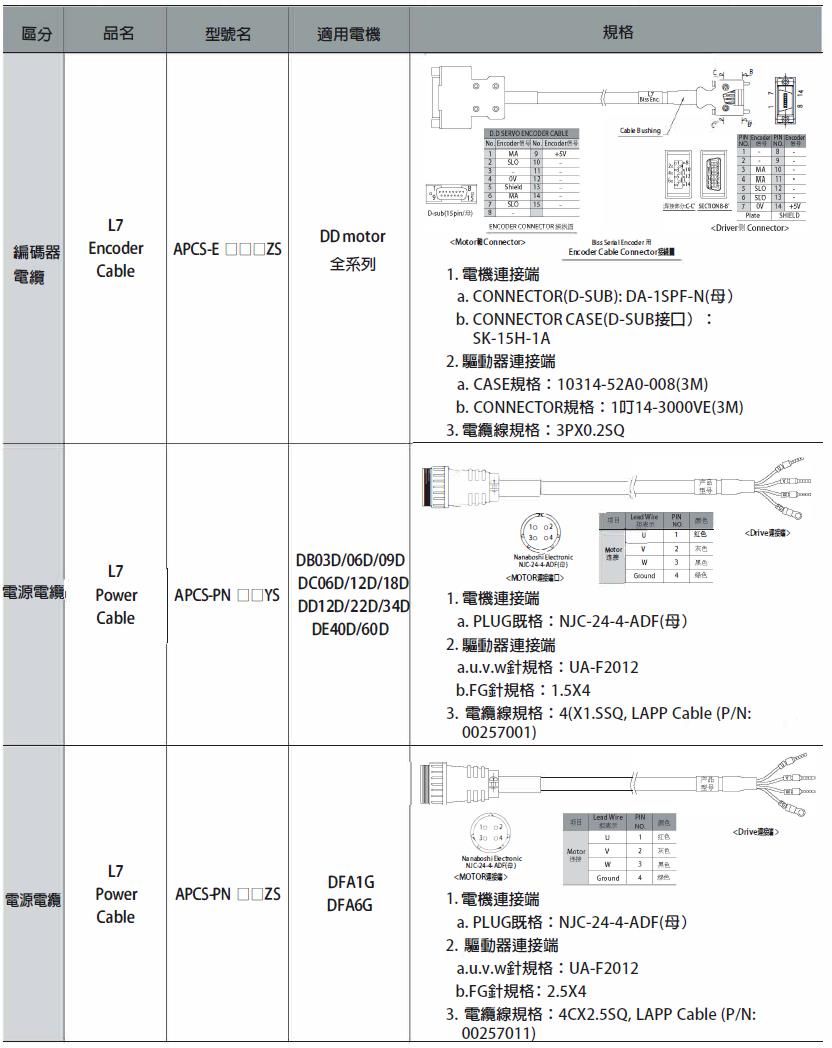

選配件規格(編碼器電纜)

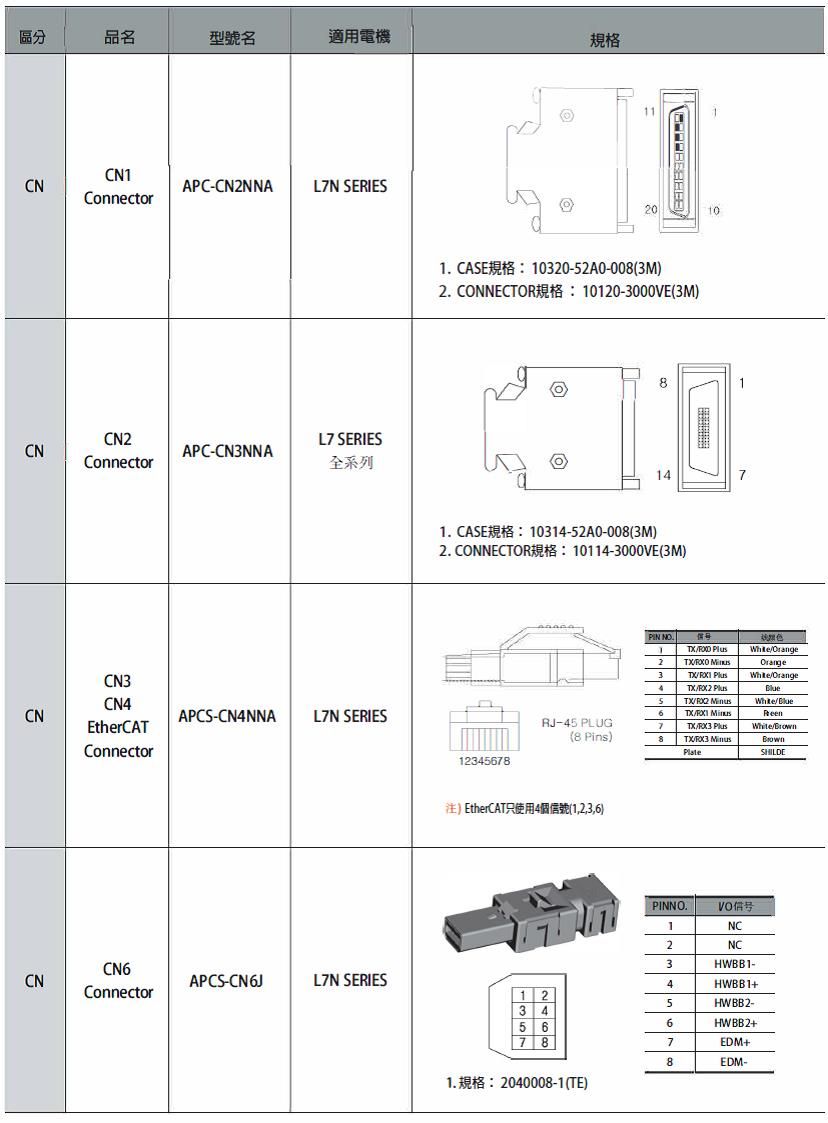

選配件規格(接頭)

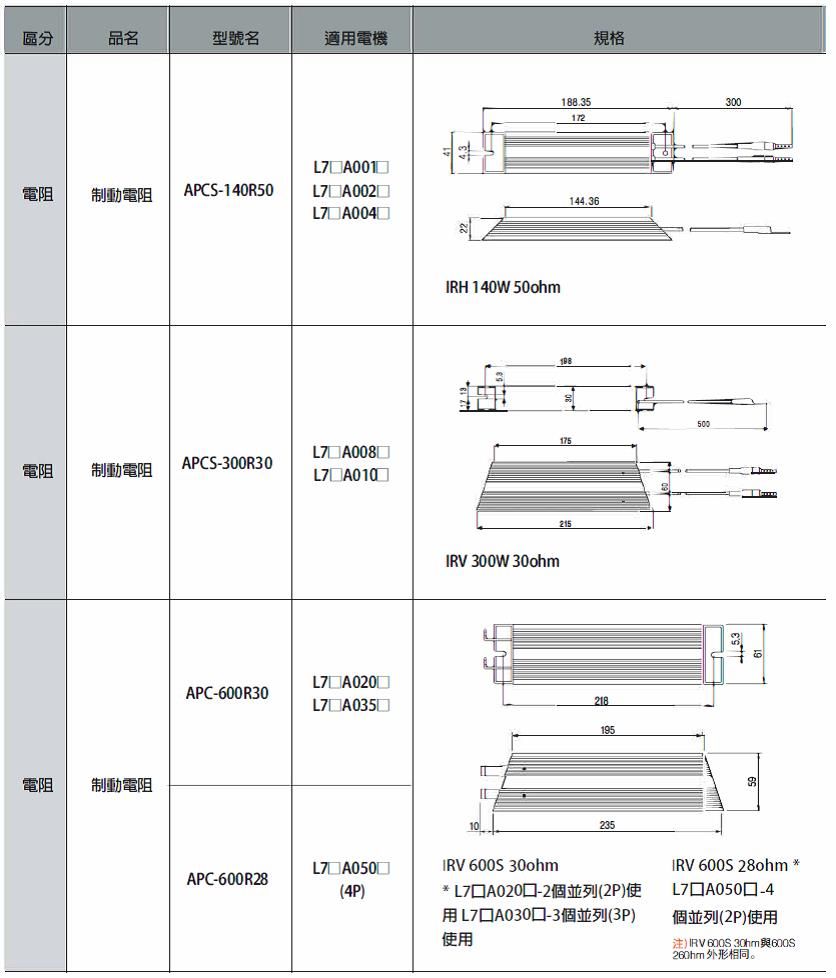

選配件規格(制動電阻)
注1)L7Series 100W-7.5KW是驅動器內部內置制動電阻但，設備特性上再生電流大時請參照上表選擇適用的制動電阻。
